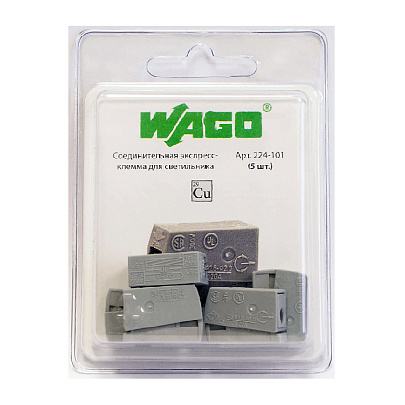

Клемма для светильника WAGO предназначена для подключения люстр или бра без использования инструмента. Номинальное напряжение 400 В, ток 24 А. Клеммы имеют плоскопружинный зажим для одножильных медных проводников сечением 1–2,5 мм² с монтажной стороны (потолок или стена) и зажим CAGE CLAMP® для подключения многожильных, в том числе лужёных или спрессованных, медных проводников сечением 0,5–2,5 мм² от осветительного прибора.
Порядок работы
Снимите изоляцию проводника: 9 — 11 мм. Каждая клемма имеет специальную маркировку, которая наглядно покажет длину зачистки.
Со стороны светильника: нажмите кнопку на клемме и вставьте зачищенный проводник в квадратное отверстие до упора, отпустите кнопку.
Отключение: нажать кнопку и извлечь проводник.
Монтажная сторона: вставьте зачищенный одножильный проводник в круглое отверстие до упора.
Отключение: удерживая проводник и прокручивая его
Измерение производится через отдельное тестовое гнездо.
